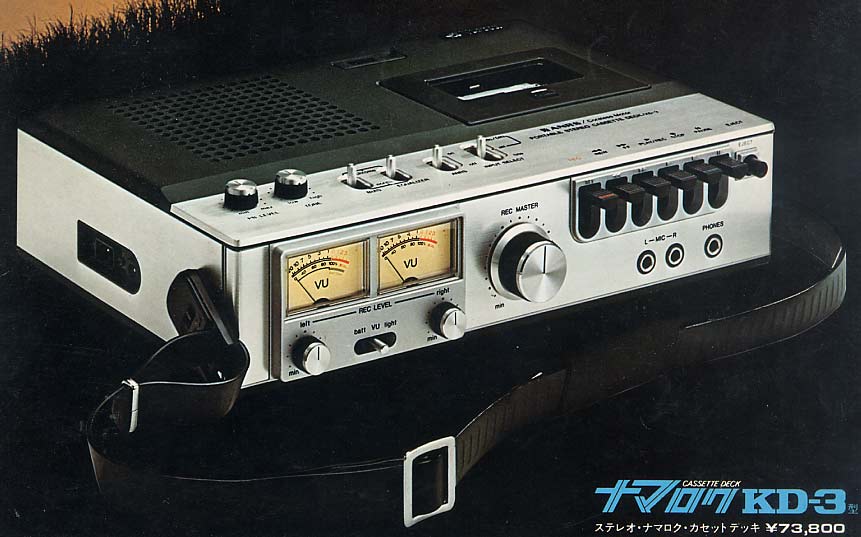

Ｖｉｃｔｏｒ　ＫＤ-３
ＰＯＲＴＡＢＬＥ　ＳＴＥＲＥＯ　ＣＡＳＳＥＴＴＥ　ＤＥＣＫ　￥７３，８００

１９７５年にビクターが発売した可搬型カセットデッキ。可搬型デッキではソニーの「デンスケ」
が強く，商品名が一般名詞に近づいたほどでしたが，そんな中で，ビクターは可搬型カセット
デッキの分野で頑張りを見せていたブランドの1つでした。そんなビクターが１９７５年に発売し
た意欲作がこのＫＤ-３でした。

ＫＤ-３の最大の特徴は録音・再生ヘッドにありました。民生用デッキとして初めてセンダスト
合金を使用した「センアロイヘッド」を搭載し，すぐれた録音・再生性能を実現していました。
センダスト合金は，昭和７年（１９３２年）に東北の仙台で開発された純国産の合金で，磁気
特性に優れた純鉄の特性を生かすために鉄合金中の鉄の結晶を大きくすることで磁気特性
の良い合金を生み出そうとしたアイデアから生まれ，鉄と特殊シリコン（Ｓｉ）約１０％とアルミニ
ウム（Ａｌ）約７％を加えることで，磁気特性の非常にすぐれた合金が完成しました。東北大学
の研究室で生み出されたこの発明が仙台で行われたことから，仙台（センダイ）の圧粉鉄心
（ダストコアー）・・・「センダスト」と名付けられたこの合金は，磁気ヘッドの素材としてすぐれた
特性を持ち，早くから注目されていましたが，加工の難しさから民生用機用としてはこれまで
商品化されておらず，日本ビクターが数年の研究の結果，加工方法を開発し，ＳＡ（センアロ
イ）ヘッドとして商品化し，ＫＤ-３に初搭載していました。



ＳＡヘッドは，パーマロイ積層コアーにコイルを巻き，その先端のテープ摺動部にフェライトに
匹敵する硬さで，しかも磁気的特性はパーマロイをしのぐ素材・センダスト合金をチップとして
高温接着した構造で，従来のヘッドに比べて，長寿命と高音質を高いバランスで実現していま
した。この後，各社からもセンダスト合金を使用したヘッドが発売されたものでした。

優れた性能のＳＡヘッドに組み合わせられるプリアンプには，低歪率・低雑音のプリアンプを採
用していました。特に，イコライザー回路には，直流まで負帰還をかけている２段直結ＮＦ型を
採用して，過渡特性を向上させていました。
ＳＡヘッドと高性能プリアンプとの組み合わせにより，周波数特性２５〜１８，０００Ｈｚ（クローム）
ＳＮ比５６dB（ＪＩＳ　ＡＮＲＳ　ＯＦＦ時），歪率１．２％（ノーマル）という，据え置き型コンポデッキ
に遜色ない特性を実現していました。

可搬型カセットデッキとして，省電力が重要となりますが，ＫＤ-３は，乾電池６本で連続１２時間
の録音が可能な省電力設計となっていました。
そのために，新開発の省電力設計のコアレスモーターが搭載されていました。コイルだけでロー
ターを形成するモーター構造が，鉄損失を解消し，従来のＤＣモーターに比べ，約１／２の電流で
動作できるようになっていました。この省電力で立ち上がりの早い高安定のコアレスモーターに
２．２φで真円度０．１μと精密機器なみの高精度キャプスタンや精巧な走行メカニズムにより，
ワウ・フラッター０．０８％（ＷＲＭＳ）を実現していました。
また，電源部には電池６本の電圧を常に２４Ｖに昇圧してアンプ部に供給する定電圧ＤＣ-ＤＣコン
バーターが搭載され，電池電圧が下がっても９Ｖ〜６Ｖ間は常に２４Ｖに昇圧しアンプ部のリニアリ
ティを保つようになっていました。また，外部入力端子にも外部入力安定化電源回路が装備され
カーバッテリーからの入力などでも安定して使用できるようになっていました。

テープセレクターは，バイアス，イコライザー独立式で，ＮｏｒｍａｌとＣｈｒｏｍｅの２ポジションで，クロ
ームテープの性能を生かした録音・再生ができるようになっていました。
ノイズリダクションとしては，ドルビーと互換性のあるビクター独自のＡＮＲＳ（Ａｕｔｏｍａｔｉｃ　Ｎｏｉｓｅ　
Ｒｄｕｃｔｉｏｎ　Ｓｙｓｔｅｍ）が装備されていました。
録音レベル調整は，左右独立の録音ボリュームに加えて，左右同時に自在にフェードイン・アウト
ができるように録音用マスターボリュームが装備され，生録音に使いやすい設計となっていました。
入力は，ダイレクトに録音アンプに接続するＬＩＮＥ入力が背面に，ＭＩＣアンプに接続されるＭＩＣ端
子が前面に装備されていました。入力切替スイッチにより，ＬＩＮＥ，ＭＩＣ，ＡＴＴ　ＭＩＣに切り換えら
マイク入力に対しては，−２０dBのアッテネーターが装備され，大音量の録音にも対応していまし
た。
レベルメーターは，出力インピーダンスの低いＩＣでドライブされる白地の見易いＶＵメーターが装備
され，スイッチの切替でバッテリーチェックもできるようになっていました。
本体には，モニター用のスピーカーも装備され，野外等で生録音した際，本体のみで録音のチェック
ができるようになっていました。モニタースピーカー用のトーンコントロールも装備されていました。

以上のように，ＫＤ-３は，新開発のＳＡヘッドの初搭載をはじめとして，各部にビクターのデッキ技術
オーディオ技術が投入された，可搬型デッキの力作でした。デンスケのソニーの陰に隠れた形で，あ
まりメジャーな存在にはなれませんでしたが，据え置き型デッキとして見てもかなりの高性能デッキで
した。

以下に，当時のカタログの一部をご紹介します。

◎連続１２時間の野外録音を可能にした，
　 少電流・長寿命のコアレスモーター搭載！
　 ●アンプ系も含めて，徹底した省電力設計
　 ●ワウ・フラッター０．０８％（ＷＲＭＳ）の安定メカ
◎ＳＡヘッド，高リニアリティ設計のアンプなど，
　 コンポ・デッキなみの基本性能。
　 ●定電圧ＤＣ・ＤＣコンバーター採用
　 ●高ＳＮ比，低歪率設計のプリアンプ部
　 ●自動雑音低減装置ＡＮＲＳを内蔵
　 ●バイアス/イコライザー独立テープセレクター採用
　 　クローム・イコライザーは新時定数
◎ハイ・グレードなメカニズムをフル装備
　 ●フェイド・イン，フェイド・アウトが自由にできる
　 　左右連動の録音用マスターボリューム
　 ●ＭＩＣ/ＤＩＮ，−２０dBＡＴＴ　ＭＩＣ，ＬＩＮＥの入力３段切換え
　 ●リードスイッチによる，電子式フルオート・ストップ・メカ採用
　 ●見やすい高性能ＶＵメーター

●ＫＤ-３型規格●

型式	ステレオ・ナマロク・カセットデッキ
電源	３電源：ＡＣ１００Ｖ（５０/６０Ｈｚ），外部ＤＣ８〜１６Ｖ 　　　　 乾電池９Ｖ（単一×６）
消費電力	１０Ｗ（ＡＣ１００Ｖ，５０/６０Ｈｚ），５Ｗ（ＤＣ９Ｖ）
モーター	ＤＣコアレスモーター
ヘッド	録・再（１）ＳＡ（センアロイ）ヘッド，消去（１）フェライトヘッド
周波数特性	クローム：２５〜１８，０００Ｈｚ（４５〜１６，０００Ｈｚ±３dB） ノーマル：２５〜１７，０００Ｈz(４５〜１５，０００Ｈz±３dB）
ＳＮ比	５７dB（ＪＩＳ），５４dB（ピークレベルにて） ＡＮＲＳ　ＯＮ時，１ｋＨｚで５dB，５kHz以上で１０dB改善
クロストーク	６５dB（１kHz，録再飽和レベルにて）
歪率	ノーマル１．２％（１kHz)，クローム１．５％（１kHz）
ワウ・フラッター	０．０８％（ＷＲＭＳ）
録音バイアス	９５kHz
電池寿命	スーパー１２時間，レギュラー５時間（ともに，連続録音，常温にて）
使用半導体	ＩＣ５個，Ｔｒ３７石，ダイオード３０個，ＳＣＲ１個（含むモーター 部）
使用スピーカー	１０ｃｍ口径
実用最大出力	１．２Ｗ（ＥＩＡＪ）ＡＣ/ＤＣとも
寸法	１００Ｈ×３６０Ｗ×２４２Ｄmm
重量	４．５ｋｇ（電池別），５．０ｋｇ（電池含）

※本ページに掲載したＫＤ-３の写真，仕様表等は１９７５年６月
　のＶｉｃｔｏｒのカタログより抜粋したもので，日本ビクター株式会社
　に著作権があります。したがって，これらの写真等を無断で転載・
　引用等することは法律で禁じられていますのでご注意ください。
　　　
　
